Пример расположения системы пожаротушения на харвестере
В харвестере в общем случае наиболее пожароопасными являются: моторный отсек, отсек гидронасоса и отсек гидрораспределителя. В моторном отсеке, как правило, размещается два средства пожаротушения и один-два тепловых извещателя. Если моторный отсек имеет достаточно большой объем, то один тепловой извещатель располагают в нижней части отсека, а второй - в верхей. В отсеке гидронасоса из-за его небольшого объема достаточно расположить одно средство пожаротушения и один тепловой извещатель. В отсеке гидрораспределителя целесообразно установить два-три средства пожаротушения и один тепловой извещатель. Относительно большое количество средств пожаротушения в отсеке гидрораспределителя связано с тем, что во-первых отсек на большинстве моделей харвестеров является открытым (с повышенным коэффициентом негерметичности), во-вторых в гусеничных харвестерах отсек имеет достаточно большой объем, в-третьих из-за большого давления гидравлического масла при обрыве РВД происходит подача с большой скоростью горючего вещества в виде разогретого масла, что требует подачи большего количества огнетушащего состава. В кабине харвестера устанавливается блок контроля, индикации и управления. Место размещения блока выбирается исходя из того, чтобы он не мешал нормальной работе оператора и не ограничивал обзор, но при этом, в случае нештатной ситуации, оператор, находящийся в кабине должен гарантированно принять оповещение от блока. Также важно, чтобы в случае визуального обнаружения оператором возгорания раньше чем сработали тепловые извещатели системы оператор мог беспрепятственно включить тумблер ручного пуска средств пожаротушения, находящийся на лицевой панели блока.

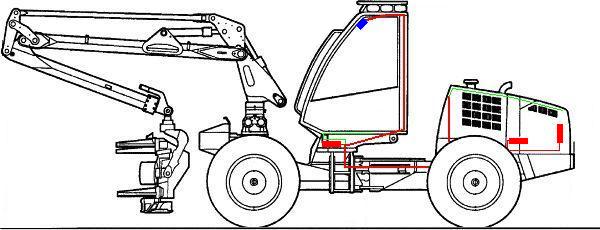

На схеме ниже условно обозначены:
- Cредства пожаротушения красным цветом;
- Блок контроля, индикации и управления (БКИУ) синим цветом;
- Извещатели тепловые зеленым цветом.
