Пример расположения системы пожаротушения на тракторе



Самым пожароопасным отсеком в тракторе или бульдозере является моторный отсек. В зависимости от объема свободного пространства в моторном отсеке выбирается оптимальное количество огнетушителей (средств пожаротушения) и датчиков температуры (тепловых извещателей). Обычно в моторном отсеке устанавливается от двух до четырех огнетушителей и один-два датчика температуры. В кабине устанавливается блок контроля, индикации и управления. Место размещения блока выбирается исходя из того, чтобы он не мешал нормальной работе оператора и не ограничивал обзор, но при этом, в случае нештатной ситуации, оператор, находящийся в кабине должен гарантированно принять оповещение от блока. Также важно, чтобы в случае визуального обнаружения оператором возгорания раньше чем сработали тепловые извещатели системы оператор мог беспрепятственно включить тумблер ручного пуска средств пожаротушения, находящийся на лицевой панели блока.

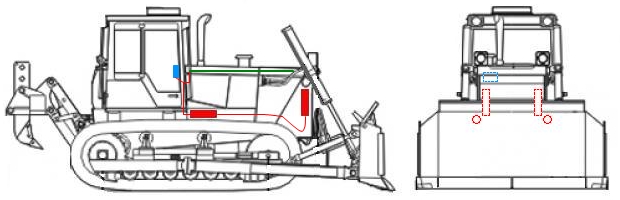

На схеме ниже условно обозначены:

  • Cредства пожаротушения красным цветом;
  • Блок контроля, индикации и управления (БКИУ) синим цветом;
  • Извещатель тепловой зеленым цветом.
